Все, что вам нужно знать о медицинских пьезоэлектрических керамических дисках

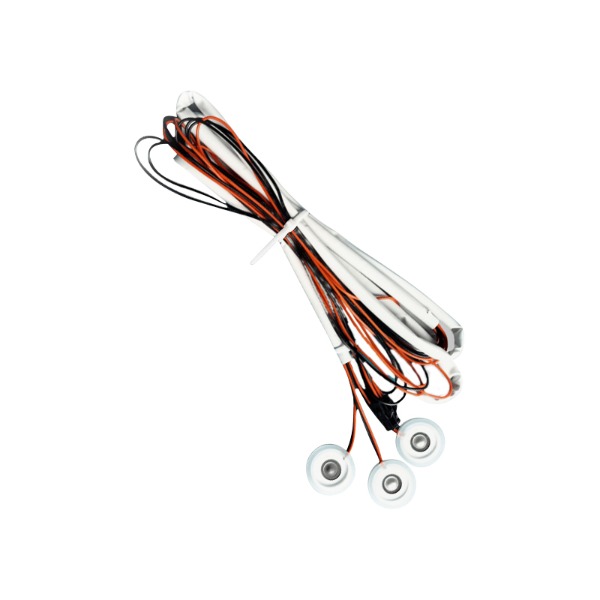

Медицинский пьезоэлектрический керамический диск. s должен достигать коэффициента электромеханической связи (kt) в толщинной моде выше 0,48 и акустического импеданса ниже 35 МРайл, чтобы быть пригодным для диагностической визуализации или терапевтического ультразвука. Без этих параметров диск не сможет обеспечить необходимое разрешение или безопасное проникновение в ткани.

В отличие от пьезокерамики промышленного или потребительского качества, диски медицинского назначения характеризуются строго контролируемыми диэлектрическими потерями (tan δ < 0,02) и температурой Кюри выше 300°C, что обеспечивает стабильность при стерилизации и длительной эксплуатации.

Критические свойства материалов для медицинского применения

Медицинские пьезоэлектрические керамические диски обычно изготавливаются из модифицированных композиций цирконата и титаната свинца (ЦТС). В таблице ниже показаны основные диапазоны свойств для обычных медицинских применений, таких как ультразвуковая визуализация, HIFU (фокусированный ультразвук высокой интенсивности) и датчики потока.

• Пьезоэлектрическая константа заряда (d33): 400–600 пКл/Н – обеспечивает достаточное смещение для низковольтного возбуждения.
• Относительная диэлектрическая проницаемость (εr): 1200–1800 при 1 кГц – соответствует электрическому сопротивлению цепей медицинского драйвера.
• Механическая добротность (Qm): 60–150 – обеспечивает баланс чувствительности (низкая Qm) и выходной мощности (высокая Qm) для визуализации или терапии.
• Плотность (ρ): 7,5–7,8 г/см³ – влияет на акустическое соответствие тканям человека.

Например, диск, используемый в ультразвуковом датчике сердца, требует кт > 0,5 и изменение толщины менее ±2 мкм по всему диаметру диска, чтобы избежать фазовых искажений и артефактов.

Отношение диаметра к толщине и выбор резонансной частоты

Рабочая частота медицинского пьезоэлектрического диска обратно пропорциональна его толщине. Для стандартного диска радиальной моды основная частота моды толщины f_t (в МГц) ≈ Н_т / толщина (мм) , где N_t — постоянная частоты (обычно 1900–2100 Гц·м для материалов типа ЦТ-5А).

Общие медицинские диапазоны частот и соответствующие размеры дисков:

• 2–5 МГц (абдоминальная и акушерская визуализация): толщина 0,4–1,0 мм, диаметр обычно 10–25 мм.
• 7,5–10 МГц (сосудистые и мелкие части): толщина 0,2–0,28 мм, диаметр 6–12 мм.
• 15–20 МГц (офтальмологическая визуализация и визуализация кожи): толщина 0,1–0,13 мм, диаметр 3–6 мм.

Выбор неправильного соотношения приводит к появлению ложных мод. Диск медицинского назначения должен подавлять боковые моды с помощью Отношение радиальных частот к толщине < 0,7 во избежание взаимодействия с первичным резонансом толщины.

Акустическое согласование и интеграция подложного слоя

Неизолированный керамический диск имеет акустический импеданс ~34 МРайл, а мягкие ткани человека — ~1,5 МРайл. Без сопоставления слоев, отражается более 88% ультразвуковой энергии на границе раздела диск-ткань, что делает устройство неэффективным.

Поэтому медицинский пьезоэлектрический диск никогда не используется отдельно. Это требует:

• Один или два совпадающих слоя (каждый со средним импедансом, например, 9–12 МРайл), чтобы повысить эффективность передачи выше 80%.
• Подложка с высоким уровнем затухания (акустическое сопротивление 15–25 МРайл, затухание > 20 дБ/см/МГц) для гашения тылового излучения и сокращения длительности импульса.

Например, добавление одного согласующего слоя толщиной λ/4 на центральной частоте улучшает полосу пропускания с от 45% до 72% , напрямую увеличивая разрешение изображения.

Электрическое заземление и стабильность работы в медицинских условиях

Керамические диски в заводском состоянии еще не являются пьезоэлектрическими, пока не будут подключены к полюсам. Для дисков медицинского назначения требуется напряжение поляризации 2–4 кВ/мм при температуре 100–150°C в течение 15–30 минут для достижения выравнивания доменов. Неполная поляризация приводит к уменьшению d33 более чем на 30% и нестабильной частотной характеристике.

После полировки диски подвергаются термическому старению и стабилизации. Медицинские критерии приемлемости включают в себя:

• Дрейф емкости < 3% через 500 часов при температуре 37°C (температура тела) и влажности 90%.
• Сопротивление изоляции > 10 ГОм при 500 В постоянного тока для предотвращения токов утечки в датчиках, контактирующих с пациентом.
• Отсутствие деполяризации ниже 200°C выдержать стерилизацию оксидом этилена или автоклавную стерилизацию (121°C).

Диэлектрические потери и тепловыделение в терапевтических дисках

Для медицинских применений с непрерывными волнами или высокой нагрузкой (например, ультразвуковая физиотерапия, хирургическая резка) диск должен рассеивать тепло без смещения резонанса. Ключевым показателем является коэффициент диэлектрических потерь (tan δ) . При частоте 1 МГц и 20 В/мм медицинские терапевтические диски поддерживают tan δ < 0,015, ограничивая повышение температуры до < 15°C при акустической мощности 1 Вт/см².

Диск с tan δ, равным 0,03 (обычный для недорогих промышленных дисков), будет выделять вдвое больше тепла, что приведет к:

• Дрейф частоты 0,5–1,2% на каждые 10°C повышения , вызывая отстройку от электроники управления.
• Несоответствие температурного расширения связующим слоям, приводящее к расслоению после < 50 циклов обработки.

Таким образом, для медицинских терапевтических дисков максимальная скорость вибрации составляет < 0,5 м/с (среднеквадратичное значение) и они включают в себя встроенные датчики температуры в узел зонда.

Требования к биосовместимости и инкапсуляции

Сам необработанный керамический диск не является биосовместимым из-за содержания свинца (обычный ЦТС содержит 60–70% свинца по весу). Поэтому медицинские нормативные стандарты (IEC 60601-2-37, рекомендации FDA) требуют инкапсуляции. Диск должен быть герметично закрыт или покрыт париленом-С (толщина 5–15 мкм) или эпоксидной смолой медицинского назначения.

Проверка инкапсуляции включает в себя:

• Тест на цитотоксичность ISO 10993-5: отсутствие лизиса клеток вокруг инкапсулированного диска.
• Выщелачиваемый анализ свинца: < 0,1 мкг/см²/день в моделируемой жидкости организма.

Без надлежащей инкапсуляции даже один отказ диска может привести к тому, что затраты на повторную сертификацию зонда превысят 10 000 долларов за инцидент (нормативная документация и тестирование).

Тестирование производительности перед медицинской интеграцией

Каждая партия медицинских пьезоэлектрических дисков должна пройти стандартизированные электрические и акустические испытания. Критерии принятия/отклонения на основе IEEE 176-1987 и IEC 60483:

• Величина импеданса при резонансе: ±10% от номинального значения.
• Фазовый угол при резонансе: > 85° (чистый режим).
• Допуск емкости: ±5% при 1 кГц, 25°C.
• Изменение толщины: ≤ ±3 мкм по поверхности диска для матриц.

Диск, соответствующий этим ограничениям, может быть напрямую интегрирован в медицинский ультразвуковой датчик или терапевтический аппликатор без дальнейшей настройки, что позволяет сэкономить 15–20 часов инженерной калибровки каждого датчика.
